Zyx

Der Tonabnehmer-Entwickler Hisayoshi Nakatsuka arbeitete nach seinem Studium für verschiedene Firmen, u. a. Trio (Kenwood), Ortofon und Namiki. Bei Trio entwickelte er das erste optisch arbeitende Tonabnehmersystem der Welt, bei Ortofon das MC20. Viele weitere berühmt gewordene Tonabnehmer dieser Welt hat er geschaffen, ob sie nun einen japanischen oder amerikanischen Markennamen tragen. Mit seiner eigenen Firmengründung ZYX schuf er sich 1986 die Grundlage, den reichen Erfahrungsschatz zum Nutzen des musikalischen Ergebnisses kompromisslos einzusetzen. Wie ZYX und Nakatsuka-san mit fünfzehn Patenten zeigen, sind auch nach 100 Jahren analoger Musikreproduktion per “Nadel” noch immer deutliche Verbesserungen möglich.

Ein wesentlicher Ansatz steckt schon im Firmennamen ZYX, der auf den drei für die Musikwiedergabe relevanten Dimensionen Zeit (Z), Amplitude (Y) und Frequenz (X) beruht. Z steht dabei nicht zufällig am Anfang, denn die Zeit ist für Hisayoshi Nakatsuka die wichtigste und zugleich von den meisten Entwicklern am wenigsten beachtete Dimension.

Innerhalb des Generators eines Tonabnehmers gibt es viele Mechanismen, die zu einer Verzerrung des Musiksignals in der Zeitebene führen. Neben den unmittelbar einleuchtenden mechanischen Resonanzen, sorgen magnetische und elektrische Streuungen, Hysterese- und Induktionseffekte zu diesen Verzerrungen. ZYX hat dafür Lösungen erarbeitet und teils auch patentieren lassen. Ein augenfälliges Merkmal aller ZYX-Tonabnehmer ist ein metallfreies Kunststoffgehäuse. Da Metall zu ungleichen Streufeldern der beiden 90 Grad gekreuzten Spulen für den linken und rechten Kanal führt, kommt es für ZYX nicht in Frage. Ein echtes Stereosignal, das für beide Generatorspulen gleiche Bedingungen voraussetzt, ist damit nämlich nicht mehr möglich. Selbstverständlich ist das Kunststoffgehäuse so konstruiert, dass mechanische Resonanzen durch unterschiedliche Materialien und Wandstärken keine Chance haben.

Ganz praktisch fällt im Umgang mit den ZYX-Tonabnehmern auf, dass sie ohne große Feinjustage eine glaubhafte und stabile Abbildung des Stereo-Panoramas liefern. Die Arbeit am Generator der Tonabnehmer zahlt sich aber nicht nur in einer hohen Praxistauglichkeit aus. Die Wiedergabe ist bei allen ZYX Tonabnehmern ausgesprochen natürlich, unangestrengt und ausgewogen.

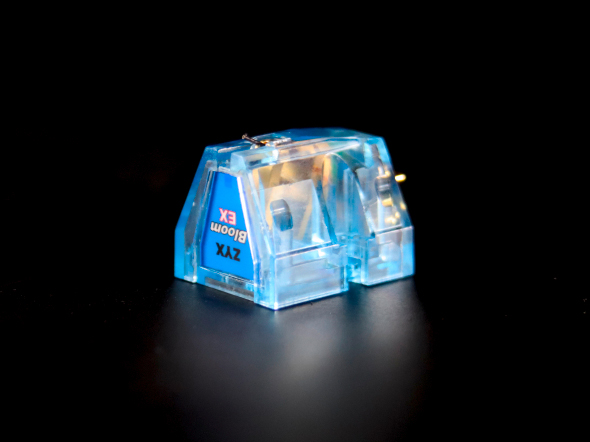

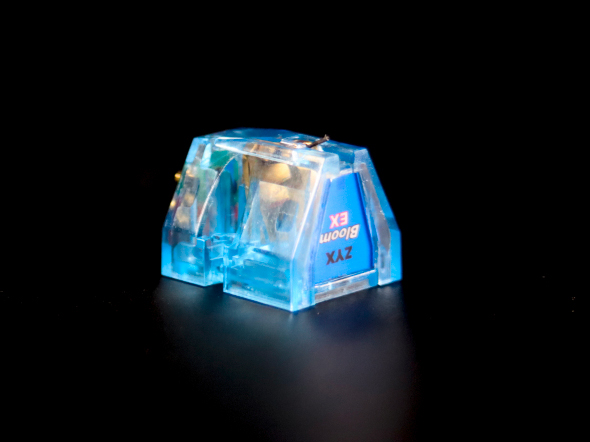

In der tonalen Balance unterscheiden sich die verschiedenen Modelle nur wenig, gleiches Spulenmaterial vorausgesetzt. Schon das Bloom3 zeichnet sich durch eine sehr schöne Stimmwiedergabe aus, auch kritische Aufnahmen werden sauber wiedergegeben. Die sehr geringen Hochtonverzerrungen von typisch unter 0,1% haben da sicher ihren Anteil. Durch die sehr gute Balance werden Nebengeräusche auf gebrauchten, alten Platten nicht betont wiedergegeben und sind bei den Topsystemen wie völlig losgelöst vom Musikgeschehen, auf einer separaten Ebene, wahrnehmbar.

Vergleicht man die verschiedenen Modelle miteinander, so hört man mit zunehmender Qualität ein immer feiner aufgelöstes Klangbild. Wie durch eine immer klarere Scheibe, „sieht“ man das Geschehen auf der Bühne. Feindynamische Schattierungen, farbliche Nuancierungen, das natürliche Ein- und Ausschwingen von Seiten, alles schält sich klarer heraus. Wirklich faszinierend ist dabei, wie der Abtastvorgang gehörmäßig immer weiter in den Hintergrund tritt. Immer müheloser und scheinbar masselos gleitet die Nadel durch die Rille und entlockt ihr ganz selbstverständlich alle diese Feinheiten und wenn es sein muss auch die grobdynamischen Gemeinheiten. Wenn bei einer dicht mikrofonierten Aufnahme der Trompeter nicht mehr nur groß und präsent vor einem steht, sondern durch plötzlich hörbar werdende Raumechos noch ein Gefühl für den trockenen Studioraum übermittelt wird, kann man schon mal vergessen, dass man nicht dabei ist, sondern diese Aufnahme vor gut 60 Jahren gemacht wurde.

Die Ultimate-Serie von ZYX ist mit dem weltweit einzigartigen C-1000 Nadelträger aus Karbonfasern ausgestattet.
Die Vorteile des Karbon-Verbundmaterials sind die sehr hohe Steifigkeit bei geringem Gewicht. So ist das von ZYX entwickelte Material steifer als Aluminium, Titan oder gar Stahl und dabei nur halb so schwer wie das für Nadelträger gerne verwendete Bor. Damit erreicht ZYX nicht nur einen bis 100kHz erweiterten Frequenzbereich, sondern auch eine verbesserte Abtastfähigkeit.
Ein weiterer, klanglich wichtiger Vorteil ist, dass mechanische Schwingungen linear entlang der Faserstruktur des Nadelträgers weitergeleitet werden. So werden Reflexionen, Überlagerungen und Intermodulation beim Abtastvorgang verhindert.

Hinweise zur Auswahl der verschiedenen Varianten der ZYX Tonabnehmer

Ausgangsspannung

Die ZYX-Mono-Systeme haben immer 1,0mV Ausgangsspannung.
Die ZYX-Stereo-Tonabnehmer gibt es wahlweise mit 0,24mV oder 0,48mV Ausgangsspannung.
Beide Varianten des Systems sind reinrassige MC-Systeme, die einen entsprechenden Phonoeingang bzw. Übertrager benötigen. Auch die lautere Version ist nicht für den Einsatz am MM-Eingang geeignet. Die Systeme sind als Standard ab Lager mit 0,48mV Ausgangsspannung bei 3,54 cm/s Schnelle lieferbar. Da das ZYX-System im Hochtonbereich extrem fein auflöst und sehr sauber abtastet, bringt die etwas höhere Ausgangsspannung Vorteile. Das Klangbild hat etwas mehr Grundtonenergie und Erdigkeit gegenüber der L-Variante. Außerdem wird der Signal-Rauschabstand besser, wenn der MC-Eingang mit einer höheren Spannung gespeist wird. Doppelte Spannung bedeutet 6dB besseren Signal-Rauschabstand! Auch feinste Signale, die in der Größenordnung von 0,5µV (1 µV ist ein millionstel Volt) bleiben auf dem Weg vom Generator zum Verstärker eher erhalten, wenn sie größer sind. Auch dynamisch kann ich keine Nachteile gegenüber der L-Variante hören.

Auf Bestellung liefern wir gerne die noch etwas masseärmere Variante mit 0,24mV (L). Diese Version klingt etwas „leichter“; statt aus dem Grundton wird der Klang eher aus dem Mittelton aufgebaut. Der Fokus liegt klar bei der Feinauflösung, Leichtigkeit und Duftigkeit der Wiedergabe.  Für die L-Version sollte ein sehr hochwertiger Transistor-MC-Vorverstärker zur Verfügung stehen oder ein Übertrager mit zumindest 1:20 Übersetzungsverhältnis. Bei einem Übertrager mit 1:10, der klanglich meist vorzuziehen ist, ist der Einsatz der Standard-Variante mit der höheren Ausgangsspannung sinnvoller.

Spulenmaterial

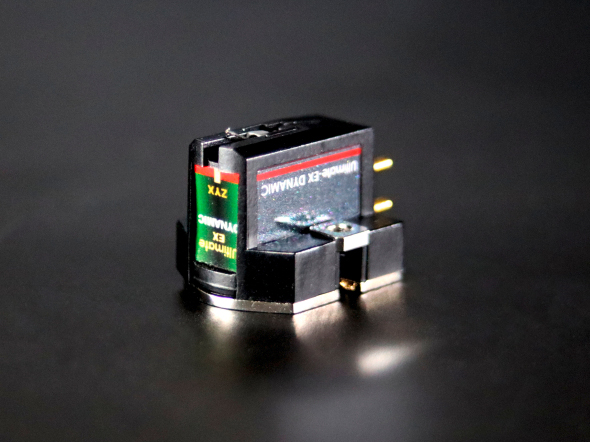

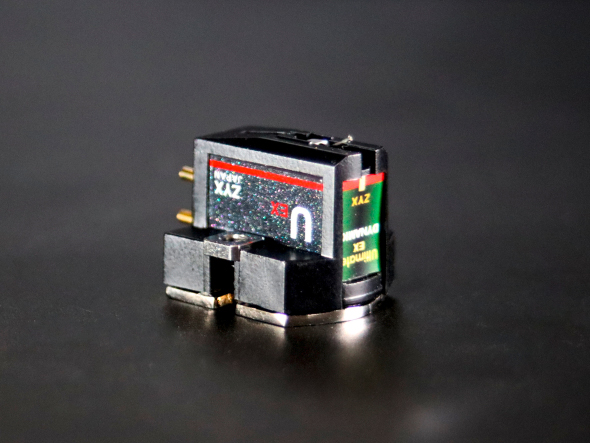

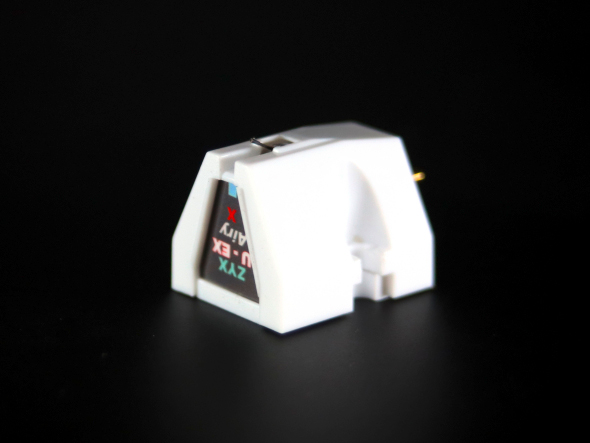

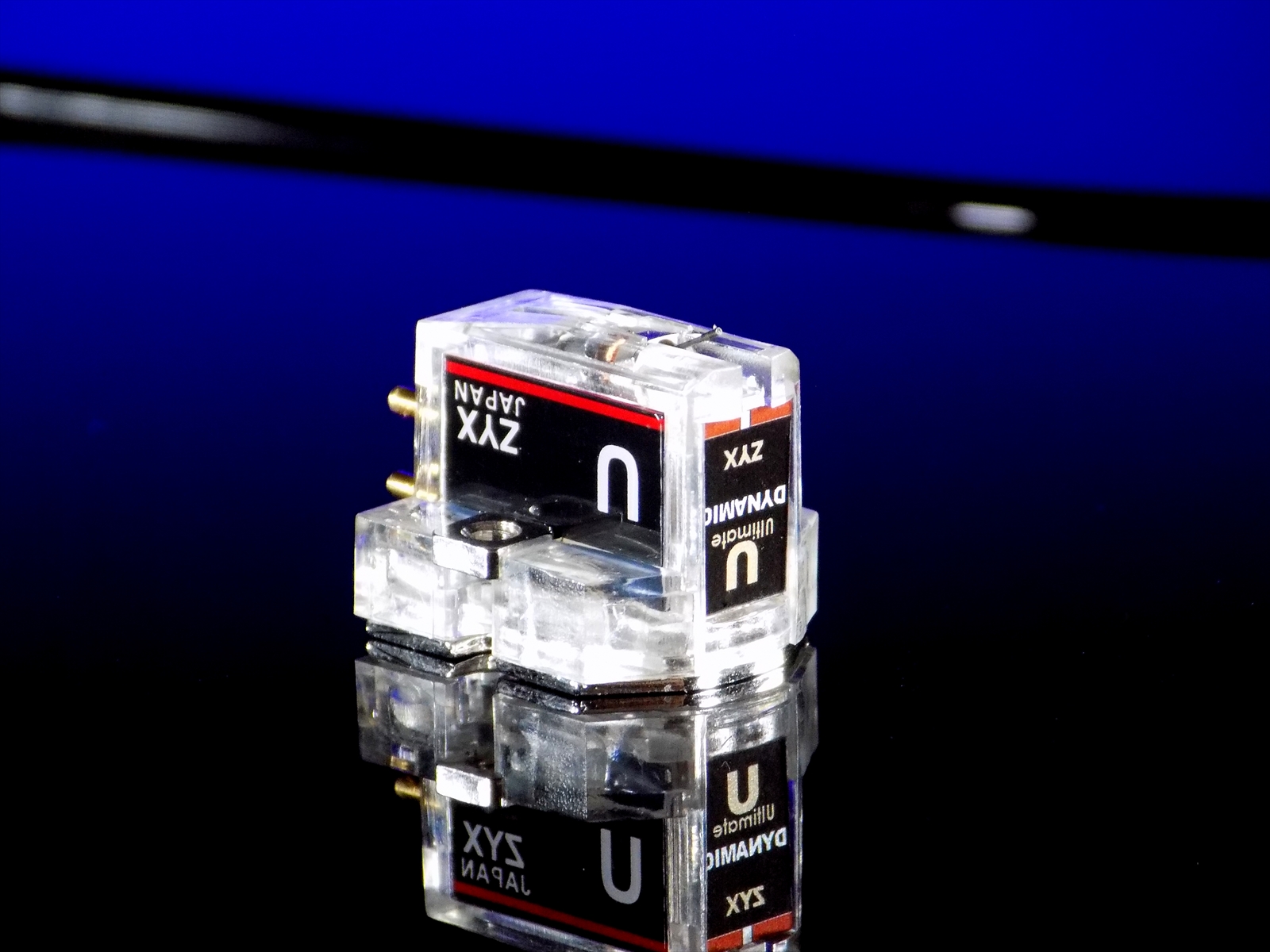

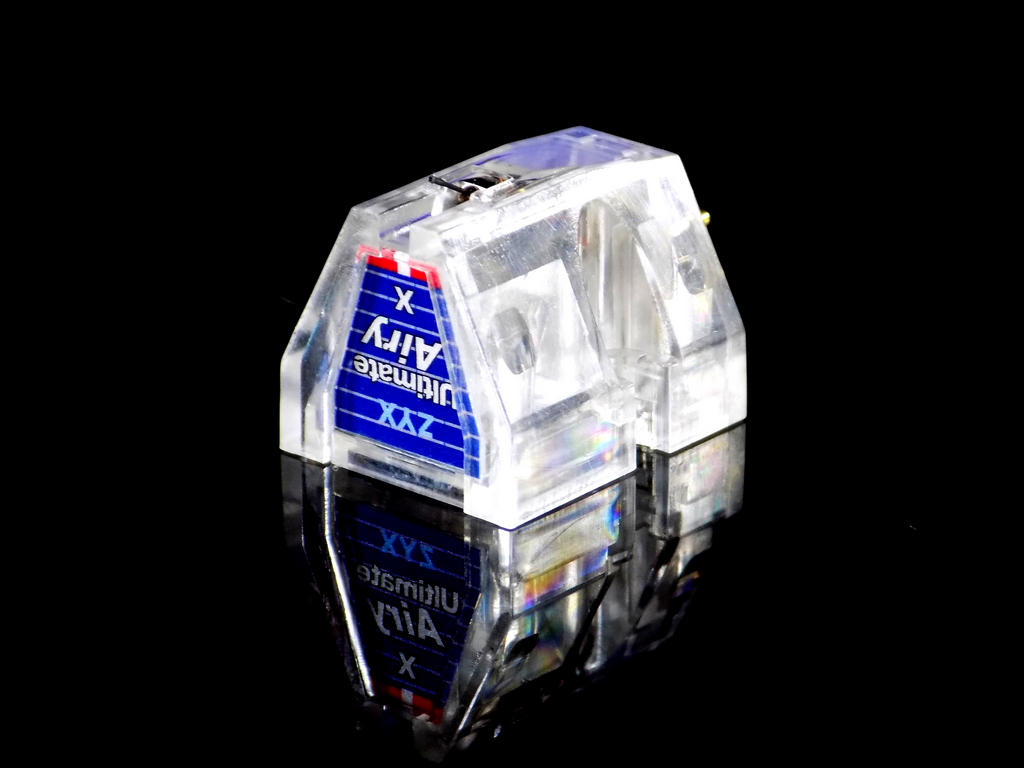

Die ZYX System können ab Ultimate Airy preisgleich mit 6N-Kupfer-, 5N-Silber-, oder K24-Goldspulen geliefert werden. Eine Ausnahme ist das Ultimate Dynamic, das nur mit Kupferspulen geliefert wird. Technisch betrachtet ist Kupfer am leichtesten, gefolgt von Silber und dem deutlich schwereren Gold. In der Leitfähigkeit liegt Silber leicht (ca. 10%) vor Kupfer. Gold ist rund 30% weniger leitfähig als Silber. Gold hat dafür die beste Korrosionsbeständigkeit. Ich möchte vorausschicken, dass die klangliche Auswirkung der verschiedenen Materialien nicht nur von der Bearbeitung des eigentlichen Drahtes, sondern auch von den anderen Konstruktionsdetails des Tonabnehmers abhängt. Das hier Gesagte gilt also ausschließlich für die ZYX-Tonabnehmer.
In Hörversuchen hat sich herausgestellt, dass die Kupfer-Variante das ausgewogenste und natürlichste Klangbild liefert. Der Grundton ist voll aber nicht überbetont, der Bassbereich gut artikuliert und durchgezeichnet, der Mittelton sehr gut angebunden an den Grundton, der Hochton sehr frei und sehr luftig. Wir liefern sie daher ab Lager als Standard.
Möchten Sie einen leicht hochton-betonteren, spritzigen Klang mit minimal zurückgenommenem Grundton, dann könnte Silber für Sie die richtige Wahl sein.
Die Gold-Variante zeigt die umgekehrte Tendenz. Eher voller, mit etwas weicherem Grundton und etwas gedeckter im Hochton, als die Kupfer-Variante zeigt sich das Klangbild.
Die Silber- und Goldvariante sind auf Bestellung lieferbar.

Zusatzgewichte

Manche Systeme sind bereits ab Werk mit einem Zusatzgewicht aus Zinn oder aus Silber bestückt. Diese Gewichte sind fest verklebt und Teil der Gesamtabstimmung des jeweiligen Tonabnehmers. Alle anderen Systeme können ab Werk mit einem Zusatzgewicht aus Zinn (+ 2,7g) oder Silber (+4,0g) ausgestattet werden, falls der Tonarm nicht in der Lage sein sollte, das relativ geringe Gewicht der ZYX-Tonabnehmer auszugleichen. Diese Gewichte können nur im Werk angebracht werden. Wir bestellen Ihnen gerne einen Tonabnehmer mit Zusatzgewicht, falls benötigt.

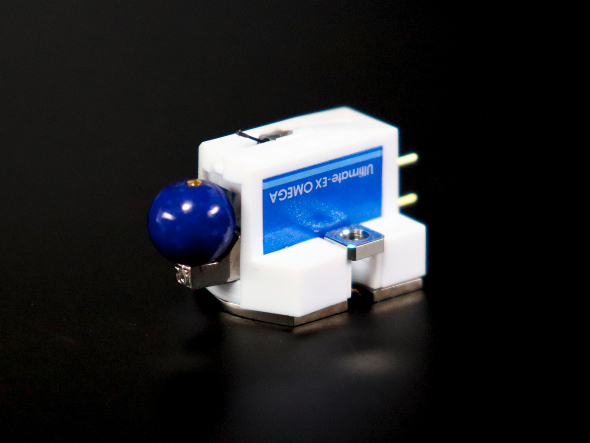

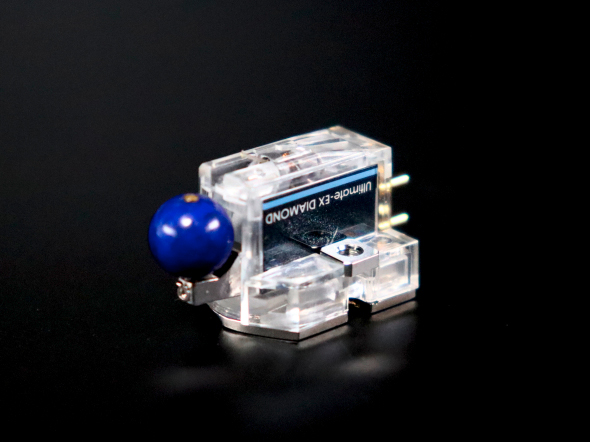

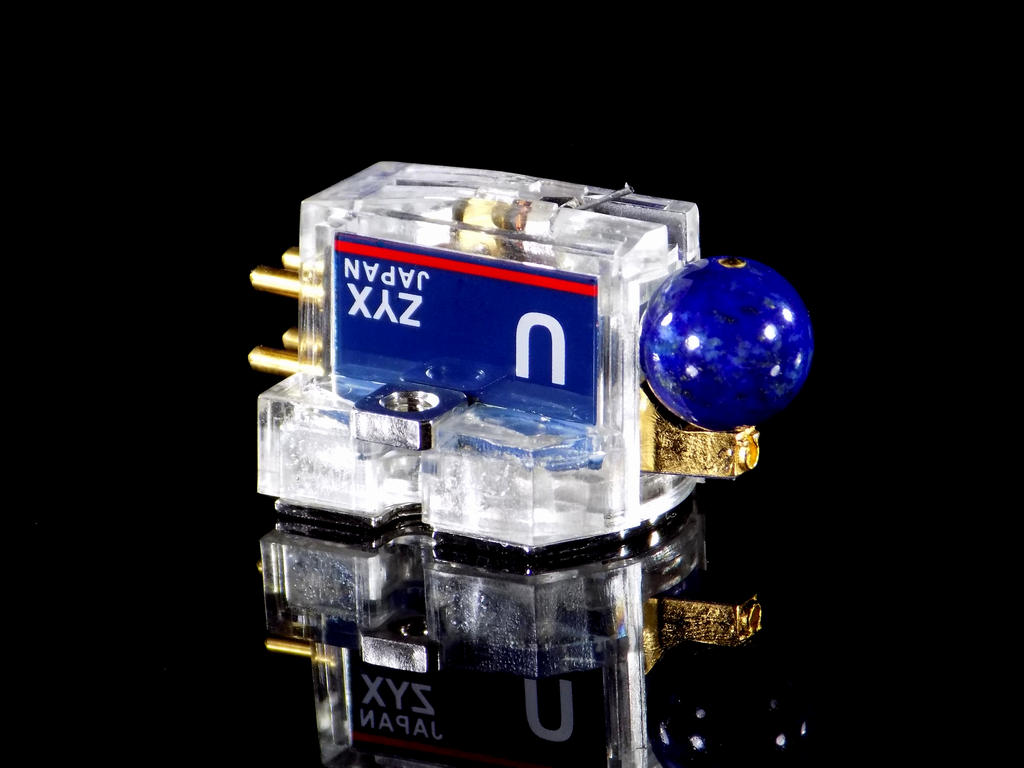

In diesem Zusammenhang möchte ich die Funktion der Kugel aus Lapislazuli erläutern, die die teureren Systeme besitzen. Diese Kugel hat im Wesentlichen zwei Funktionen. Einerseits ist sie so dimensioniert und positioniert, dass sie das Zentrum der Masse des Tonabnehmers genau unter die Nadelspitze bringt. Damit wird das System dynamisch stabiler, da Bewegungen meist um den Schwerpunkt erfolgen. Weiterhin ist die Kugel und ihre Aufhängung so konstruiert, dass sie als Dämpfung für unerwünschte Resonanzen dient.

Mono-Systeme

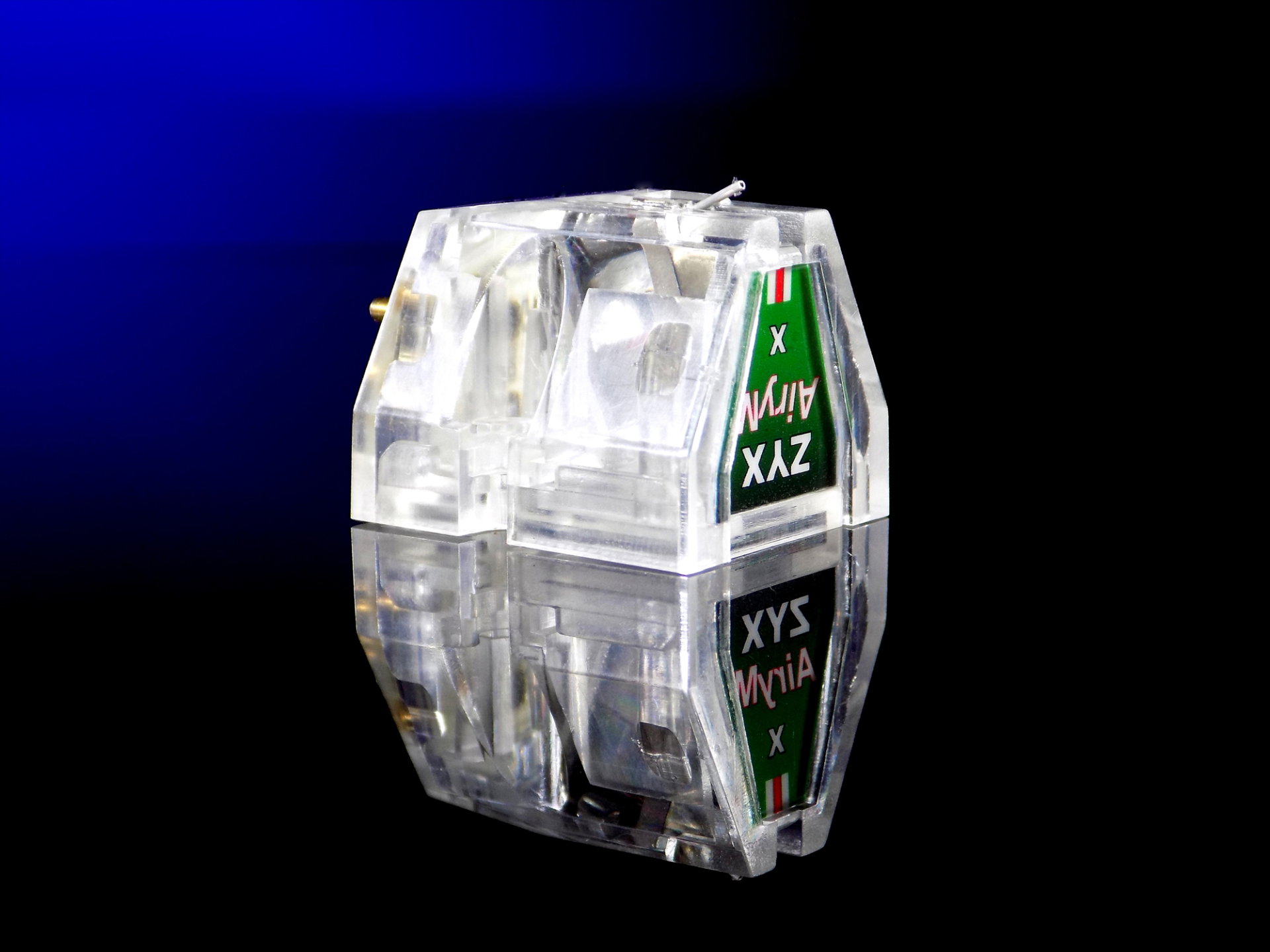

ZYX baut echte Monosysteme mit sphärischer Nadel und nur einer Generatorspule. Gegenüber mono-geschalteten Stereoabtastern ergibt sich der gravierende Vorteil, dass der Tonabnehmer nur Schwingungen in der horizontalen Ebene, die Ebene in der auch die Rilleninformation liegt, in ein Musiksignal umwandelt. Sämtliche Schwingungen in vertikaler Ebene, in der eine Mono-Platte keine Information enthält, gehen nicht in das Signal ein. Es ist unmittelbar klar, dass damit große Vorteile verbunden sind, denn in der vertikalen Ebene können nur Störungen, Resonanzen, Trittschall, Dickenunterschiede im Vinyl etc. dem Signal hinzugefügt werden. Das ist sicher, neben dem korrekten Verrundungsradius der Nadel, der Hauptgrund, warum Monoplatten, die mit einem echten Monoabtaster abgespielt werden, soviel an Qualität gewinnen.
Beim Anschluss an einen Stereoverstärker ist zu beachten, dass das Signal erst unmittelbar am Verstärker oder am besten per Monotaste auf beide Kanäle verteilt wird, um Brummschleifen zu vermeiden.
Auf Bestellung sind auch echte Monovarianten der höherwertigen Tonabnehmer, sogar mit C-1000 Nadelträger, lieferbar.

ZYX Tonabnehmer Stereosysteme

ZYX Tonabnehmer Monosysteme
